détermination de la marque d'un déchaumeur... besoin de votre aide!

en 2008 on a acheté d'occasion un "stripel"
à l'achat les socs des dents étaient rincés, donc avant la mise en route on va chez un concessionnaire où c'était la "foire aux pièces d'usure" et on revient avec des socs à 6€. Problème, ces socs ne pouvaient pas être montés sur l'outil car la courbure de la dent était différente...

après recherches, coups de fils et envois de fax avec la courbure de la dent, on trouve à monter des socs de chez RAZOL, ceux ci s'adaptent parfaitement. On en déduit donc que l'outil est de la marque RAZOL...

2016, les socs sont rincés (oui ça n'use pas des masses par ici, les étés humides ont ce seul avantage). On reprend des socs RAZOL et on a un soucis pour les adapter, la courbure est encore un peu différente...
A savoir que RAZOL aurait mis la clé sous la porte cet été et aurait été repris par des locaux (je n'en sais pas plus).
EBRA aurait eu la même courbure de dent que RAZOL mais après vérification sur l'outil EBRA d'un voisin, notre déchaumeur n'est pas un EBRA...

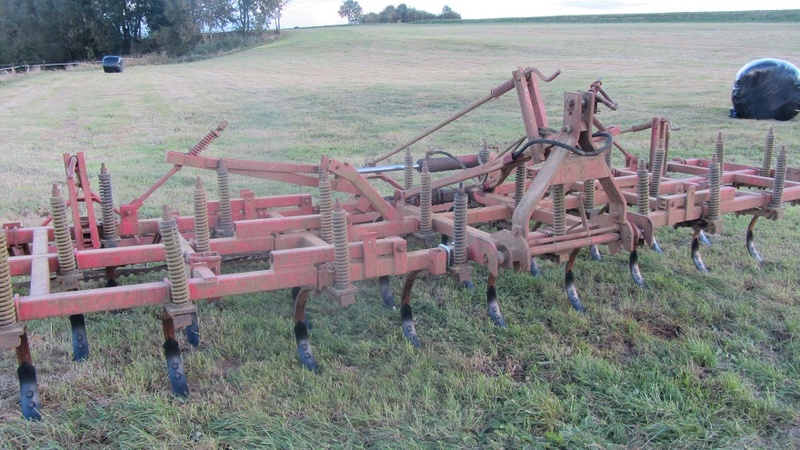

Je me tourne donc vers vous pour essayer de déterminer la marque de l'outil...






la particularité serait la présence d'un graisseur sur l'articulation, et il y a aussi une bague d'usure (en plastique). Chez RAZOL visiblement il n'y a pas de graisseur...

Je me demande également si cet outil ne serait pas une fabrication "artisanale" (ou d'un petit constructeur local) sur lequel on aurait mis des dents de marque????
L'outil a été acheté ans la Sarthe.

merci d'avance pour votre aide

pour les pelles je mets du 55 x 15 en lumières à entraxe variable , normalement c' est de l' entraxe 60 , mais parfois c' est plus , je touche ça vers 5 € la pelle , pour les lames et les semelles , ainsi que les ressorts tu trouveras ça chez agrilog

Le problème c est pas l entraxe c est la courbure. En gros les deux extemites du soc touchent mais pas au milieu. Il faut donc serrer les boulons comme un taré pour coller le soc a la dent avec le risque que la deformation ne pete le soc

sa me le fée aussi sur mon quadro et pas de pbm il fo juste une boulonnerie causto  et avec des pièces d'origine

Sa ressemble pas mal à mon quivogne ! Sauf que j'ai pas le "taquet" de calage entre les deux brides ....
Sinon rau / jammet ?
J'ai eu le même problème avec un ih , j'ai fait venir une marchande de socs au carbure avec plusieurs modèles pour y arrivé

PatogaZ a écrit:pour les pelles je mets du 55 x 15 en lumières à entraxe variable , normalement c' est de l' entraxe 60 , mais parfois c' est plus , je touche ça vers 5 € la pelle , pour les lames et les semelles , ainsi que les ressorts tu trouveras ça chez agrilog

agrilog c'est cher....

Pas de pb pour la courbure
Tu rajoutes des rondelles entre le soc et la dent(en haut probablement),tu serres et zou !

C'est du quivogne, on le voit bien au système de repliage, à l'attelage et aux supports .

Je comprends pas trop pourquoi tu as le strippel et l'Actisol, tu pourrais pas tout faire à l'Actisol ? Ce serait plus simple, non ?

pinocio a écrit:C'est du quivogne, on le voit bien au système de repliage, à l'attelage et aux supports .

a oui dit donc, j'avais pas vue, il a été ressoudé !
il y a donc aucun doute, quivogne !

c'est un quivogne , j'ai le même en 8.3 m

il est entièrement équipé en socs carbure ....

Valtra des Mauges a écrit:Je comprends pas trop pourquoi tu as le strippel et l'Actisol, tu pourrais pas tout faire à l'Actisol ? Ce serait plus simple, non ?

bah c'est pas du tout la même utilisation!
27 dents sur 5m30 ou 13 dents sur 4m30

c'est un quivogne , j'ai le même en 8.3 m

ça confirme donc que c'est un quivogne.
as tu déjà changé les bagues d'usure à l'articulation?


ce qui m'étonne c'est que les socs "classiques" à pas cher qu'on trouve chez promodis ou autres n'ont pas la bonne courbure

C'est parce que quivogne c'est l'outil des ivrognes !!!!

@ François .....

les bagues n'ont jamais été changées , par contre le chassis à été renforcé par quivogne en demande de l'ancien propriétaire

pour ce qui est des socs carbure , je n'ai pas pu les acheter chez mon fournisseur habituel (FRANCE CARBURE dans le 79 ) car l'entraxe des trous de fixation ne correspondait pas .......

j'ai réussi à trouver ce que je recherchais dans un EPAGRI proche de chez moi ...

je te ferai de tofs quand il sera attelé .........

Pareil aussi il ressemble a mon quivogne.
l usine est a 15km de chez moi

v'la l'engin François ................

" />

" />

" />

" />


" />

Quivogne aussi

Met des socs de chisel a 6e ils prennent la bonne forme en bloquant les boulons a la clef a choc (12x45 trcc de tete)

M201 c est normal que tes socs en carbure ne brille pas j ai des pelle en carbure sur un dechaumeur d occasion et vu qu ici on en a pas besoin je trouve que ça freine a mort

BIDOU , perso le carbure me va très bien ..............

longévité accrue
respect de l'angle de pointe constant
temps de démontage /remontage réduit (surtout pour 41 dents )
boulonnerie en 12.9 et écrous à jupe indésserables

MAIS , + cher à l'achat ..............quoique sur la durée

J'ai pris le coup a la peteuse je met 1h30 pour 26 dents sur le stripel a b2 ^^

par contre , tes socs qui prennent la forme de la dent une fois bloqués ...........

j'ai des doutes côté longévité , bon c'est vrai ce n'est que 6 euros + ............la boulonnerie et le TEMPS !!!!!

le magnum doit tousser quand tu fais piocher le truc

utilisé en préparation superficielle des terrains comme François , après pour piocher j'ai mon terraflex Vogel

on avait un outil qui ressemblait beaucoup au tien de la marque sicam

oui je me suis séparé d' un chisam poussé 4 m qu'en j'étais en rotative de même largeur ......

" />

certainement plus robuste et mieux fini que le quivogne !!!!!!!!!!!!

bono c'est un quelle marque? pas pareil que le mien

merci pour les photos M201 tu as un inter-dent de 20cm environ (830cm/41 dents) comme moi (530cm/27 dents)
tu n'as que les roues qu'on voit aux extrémités?
les peignes ça nivelle suffisamment?

voici les photos de la relique, les rotoherses sont un montage maison (acheté tel quel) vraiment peu performant... j'aimerai bien remplacer par des herses peignes mais €€€€€





je pensais mettre une rangée de peignes comme sur le vibro kongskilde, mais en plus gros diamètre

nonord a écrit:le magnum doit tousser quand tu fais piocher le truc

en 5m30 j'arrive à calmer le mx230, mais c'est pas de la dent pour descendre! et puis j'ai peur de laisser l'outil sur place!

PatogaZ a écrit:pour les pelles je mets du 55 x 15 en lumières à entraxe variable , normalement c' est de l' entraxe 60 , mais parfois c' est plus , je touche ça vers 5 € la pelle , pour les lames et les semelles , ainsi que les ressorts tu trouveras ça chez agrilog

Sur mon quivogne je pensais aussi en mettre (du 55X15 X 400) mais j'ai peur de + forcer les dents du cultivateur
actuellement je mets du 40 X16 X300

On parle bien de cette dent là ? http://www.prodealcenter.fr/dent-chisel-leger-50x16-degagement-560.html

Pourtant on a du choix en soc avec cette courbure, surtout en entraxe non fixe...

François02 a écrit:bono c'est un quelle marque? pas pareil que le mien

merci pour les photos M201 tu as un inter-dent de 20cm environ (830cm/41 dents) comme moi (530cm/27 dents)
tu n'as que les roues qu'on voit aux extrémités?
les peignes ça nivelle suffisamment?

voici les photos de la relique, les rotoherses sont un montage maison (acheté tel quel) vraiment peu performant... j'aimerai bien remplacer par des herses peignes mais €€€€€







je pensais mettre une rangée de peignes comme sur le vibro kongskilde, mais en plus gros diamètre

C'était un sicam

M 201 a écrit:par contre , tes socs qui prennent la forme de la dent une fois bloqués ...........

j'ai des doutes côté longévité , bon c'est vrai ce n'est que 6 euros + ............la boulonnerie et le TEMPS !!!!!

Avec du gouvy aucun probleme ca fait la 3e campagne que je fais comme ca pas un seul pete ! Sur le mien de stripel c'est des italiens a 2 balles j'en ai qqun de fendus mais tant que ca tient jy touche pas...

ce qui devait arriver arriva...



Il ne me reste pas des masses d'ha à faire cette année, en ressoudant ça tiendra?

ça m'étonnerait

resouder oui , avec un bout de vieille dent par dessus la cassure

Jen ai 3-4 davance si tu veux francois ! Tu passes par fontaine demain matin ?

Tu chanfreine tu soudés et tu remets un plat derrière en soudant que les bords

fergie62 a écrit:Tu chanfreine tu soudés et tu remets un plat derrière en soudant que les bords

+1

et si tu peux monte cette dents derrière elle forcera moins me semble..

MF_5455 a écrit:

fergie62 a écrit:Tu chanfreine tu soudés et tu remets un plat derrière en soudant que les bords

+1

et si tu peux monte cette dents derrière elle forcera moins me semble..

exact vos deux idées réunis sont un des meilleurs conseils car je l'ai déjà fait moulte fois sur un vibrachamp IH

et dans des conditions pratiquement extrêmes

j'essayerai quand même de la ressouder, je vous tiendrai au jus. je ne sais pas s'ils en ont en stock en concession encore faut il le bon modèle

Merci Bidou mais ne t'inquiète pas, l'outil ne va pas tourner avant qq temps et puis je passe jamais par fontaine vu que je bosse à l'opposé

regarde ce qu' as écrit fergie et mf 5455 pour ta dent tu chanfreines tu soudes plus un fer plat et basta essaye car de toute façon la dent est perdu
