manitou 735 fusible boite (f8) qui fait que de sauter!

par Invité Mar 24 Avr 2018 - 12:20

j'était entrain de bricoler avec le godet (il était chargé de bois)
a un moment je vais pour avancer, le manitou avance 1 mètre et s'arrete (la commande avancer neutre arrière ne répondu plus.)
j'ai essayé de l’éteindre pour le redémarre mais maintenant il veut pas démarrer

735 de 2011
d'ou peut venir le problème?

par **Charlylaterreur** Mar 24 Avr 2018 - 13:09

"s'est mis en sécurité" ;-)
Il ne veut pas démarrer... mais le démarreur donne?
Si ça peut t'aider, pour le symptome de l'avancement: J'ai déjà eu un fil de couper au niveau du levier de vitesse, celui qui commande le bouton d'embrayage sur le levier de vitesse. à voir.

par **dadou86** Mar 24 Avr 2018 - 13:16

commande d'inverseur qui déconne, normal après qu'il ne veut plus démarrer. Mais avec ce problème le démarreur ne fait rien.

par **korigann** Mar 24 Avr 2018 - 13:29

dadou86 a écrit:commande d'inverseur qui déconne, normal après qu'il ne veut plus démarrer. Mais avec ce problème le démarreur ne fait rien.

+1, s'il n'est pas au neutre, ca ne peux pas demarrer.

par **Lolo88** Mar 24 Avr 2018 - 13:33

peut être le fusible d'avancement de grillé
les feux arrière sont en bon état ?
Si tu as un faux contact sur les feux arrière, tu grille le fusible d'avancement et l'engin est immobilisé

par **Olivier62** Mar 24 Avr 2018 - 14:12

Les fils du siège coupés?

par Invité Mar 24 Avr 2018 - 14:31

je vient de regarder le fusible f8 de 15 A (logo avec un engrenage) était grillé,
je le remplace, j'essaye de demarrer (le demarreur se lance pas )
mais le fusible est encore cramer

a peine je met le contact le fusible grille...
:réfléchi

par Invité Mar 24 Avr 2018 - 19:34

ca doit faire masse quelque part pour que ca grille aussitot

par **alain** Mar 24 Avr 2018 - 19:48

Mendoza a écrit:ca doit faire masse quelque part pour que ca grille aussitot

Je pense aussi à un court-jus.

par **ADBLUE** Mar 24 Avr 2018 - 19:57

alain a écrit:
Mendoza a écrit:ca doit faire masse quelque part pour que ca grille aussitot
Je pense aussi à un court-jus.

oui ça m'a fait ça sur un tracteur
un fil qui a frotté contre une ferraille
à chaque fois que je remettais un fusible ça sautait

par **le belge** Mar 24 Avr 2018 - 21:10

https://www.agri-convivial.com/t35830-probleme-fusible-sur-manitou

par Invité Mer 25 Avr 2018 - 9:47

dadou86 a écrit: Mais avec ce problème le démarreur ne fait rien.

le demareur ne se lance pas!

j'ai démonté le levier de vitesse, les fils du bouton sont pas coupé.
Comment on fait pour ouvrir la main?
je pense que le problème doit venir du fil d'avancement (avant / neutre / arrière)

manitou 735 fusible boite (f8) qui fait que de sauter! 180425095347980542

manitou 735 fusible boite (f8) qui fait que de sauter! 180425095347980542

par **le belge** Mer 25 Avr 2018 - 12:36

Mendoza a écrit:je vient de regarder le fusible f8 de 15 A (logo avec un engrenage) était grillé,
je le remplace, j'essaye de demarrer (le demarreur se lance pas )
mais le fusible est encore cramer

a peine je met le contact le fusible grille...

il grille même qd tu es au neutre?

par Labordille Mer 25 Avr 2018 - 12:59

Bonjour,

essayez de demonter les relais K3,K8 et K4.
Remontez F8 et tournez la clé de contact: si ca grille c'est un probleme de faisseau.
Si F8 reste intact, la cause pourra etre un des ces 3 relais: il y a un diode de roue libre sur la bobine qui est en cortcircuit.

Cdlm

La Bordille

par Invité Mer 25 Avr 2018 - 13:03

si le fusible d'avancement est grillé il ne démarre pas. Regarde les fils sous le mono leviers, tu en as un qui va a la masse. La gros majorité des pannes de ce type sont là. Le fusible là, il grille rien quand mettant le contact avec cette panne là.

par Invité Mer 25 Avr 2018 - 13:04

je précise, le fils dénudé est dans le soufflet du mono levier

par Labordille Mer 25 Avr 2018 - 13:12

par Invité Mer 25 Avr 2018 - 16:57

LE CAM a écrit:je précise, le fils dénudé est dans le soufflet du mono levier

rien de dénudée à cette endroit!

quand je débranche le faisceau du joystick le manitou démarre (le fusible ne saute pas)
et une fois que je le rebranche le fusible saute.

donc le problème est dans le joystick!

fais chier, je n'ai pas la bonne clé torx pour ouvrir les vis du joystick.

par Labordille Mer 25 Avr 2018 - 19:19

Je vous ai envoye' le schema electrique; j'espere que pourra vous aider !

par Invité Mer 25 Avr 2018 - 22:53

là il n'y a pas besoin du schéma, la panne tu l'as trouvée. Tu vas trouver un fil dénudé dans joystick. très surpris que la panne n'est pas dans le soufflet. panne connu et récurrente.

par Invité Sam 28 Avr 2018 - 21:57

tu en es où avec ta panne?

par Invité Lun 30 Avr 2018 - 15:19

LE CAM a écrit:tu en es où avec ta panne?

c'est de pire en pire, avant je démontais le faisceau du joystick et le fusible ne sautais pas

mais maintenant même si j'enleve joystick, le K3, K8 et K4 le fusible f8 saute encore...
heuresement que j'ai acheter une boite de 50 fusibles... : rr

par Invité Lun 30 Avr 2018 - 16:24

il suffit juste de mettre la clé de contact dans la position 1 pour que le fusible saute

position 0 éteint
position 1 : contact
position 2 : quand le moteur est allumé
position 3 : faire marcher le demarreur

par Invité Lun 30 Avr 2018 - 17:46

là ???

par **le belge** Lun 30 Avr 2018 - 18:04

débranche voir l excitation sur l alternateur
Tu as changer ton démarreur y a pas lgtps ça peut venir de lui.

par Invité Lun 30 Avr 2018 - 19:51

j'avais un fil de denudé sur le faisceau du joystick, ca peut grillé quelque chose d'autre?
au depart je pensait que ca venait du faisceau, mais vu que maintenant meme sans brancher le faisceau le fusible saute...

https://2img.net/image.noelshack.com/fichiers/2018/18/1/1525110513-mt.jpg

par Invité Mar 1 Mai 2018 - 10:04

le belge a écrit:débranche voir l excitation sur l alternateur
Tu as changer ton démarreur y a pas lgtps ça peut venir de lui.

j'ai debranché mais de toute facon ca ne peut pas venir de l'alternateur, car le fusible saute des qu'il y a le contact donc le motur n'est pas encore demarré
ca va finir que je vais appeler manitou, ca commence a me casser le cul cette affaire là!

par Invité Mar 1 Mai 2018 - 10:20

regardes encore plus loin ton faisceau tu dois encore en avoir une mise à la masse de ce type plus loin que tu as mis en contact à force de remuer le faisceau.
par contre je ne comprend pas ton problème de relais le K3, K8 et K4. là si ça continu tu peux avoir un problème avec la carte et je te conseillerai d'appeler manitou

par **dadou86** Mar 1 Mai 2018 - 10:35

il y à une carte dans le joystick? J'avais eut un problème similaire sur mon claas et c'était la carte qui faisait le court circuit. Après l'avoir testé au testeur une fonction était en court circuit et j'ai changé mon levier?

par **silex** Mer 2 Mai 2018 - 13:23

bonjour a tous ,mon 735 manitou ne démarre plus depuis hier
Il est de 2013
J'ai de la batterie ,mais quand je tourne la clef ,iln'y a rien qui se passe????
merci pour vos réponses : victoire

par **bzh centre** Mer 2 Mai 2018 - 13:29

le neimann : victoire

par **silex** Mer 2 Mai 2018 - 13:33

Merci je vais regarder cette après midi
Les fusibles sont bon.

par **dadou86** Mer 2 Mai 2018 - 13:34

Fait un shunt avec fusible pour savoir d'ou ça vient, un sur le faisceau du levier en position neutre et si ça ne marche toujours pas un pour démarrer.

par **silex** Mer 2 Mai 2018 - 13:49

ok merci

par **silex** Mer 2 Mai 2018 - 16:28

Panne réparée ,finalement c'était le fusible f8 qui n'était pas grillé ,mais n'était pas bien connecté (pourquoi ?????)
Merci a tous : victoire

par Invité Mer 2 Mai 2018 - 17:51

silex a écrit:Panne réparée ,finalement c'était le fusible f8 qui n'était pas grillé ,mais n'était pas bien connecté (pourquoi ?????)
Merci a tous

ta carte a chauffé un peu au niveau de ce fusible comme le mien et beaucoup d'autre et les contacts ne ce font plus bien. moi il me fait de sienne très souvent je pense un jour souder sur la patine un nouveau porte fusible pour replacer celui là plus grand.

par Invité Mer 2 Mai 2018 - 21:02

est ce que si un fusible saute plusieurs fois, ça grille la carte Electronique?

par **le belge** Mer 2 Mai 2018 - 21:11

non , si l ampérage des fusibles est respecté

par Labordille Jeu 3 Mai 2018 - 20:03

LE CAM a écrit:
silex a écrit:Panne réparée ,finalement c'était le fusible f8 qui n'était pas grillé ,mais n'était pas bien connecté (pourquoi ?????)
Merci a tous
ta carte a chauffé un peu au niveau de ce fusible comme le mien et beaucoup d'autre et les contacts ne ce font plus bien. moi il me fait de sienne très souvent je pense un jour souder sur la patine un nouveau porte fusible pour replacer celui là plus grand.

Bien vu !

par Invité Ven 25 Mai 2018 - 9:52

pour faire suite a mon poste,

j'avais tout démonté dans la cabine et impossible de voir la panne,
en trifouillant les fils, il c'est remis a démarré... vient ensuite un nuage noir de fumée avec flamme...
panne trouvé!

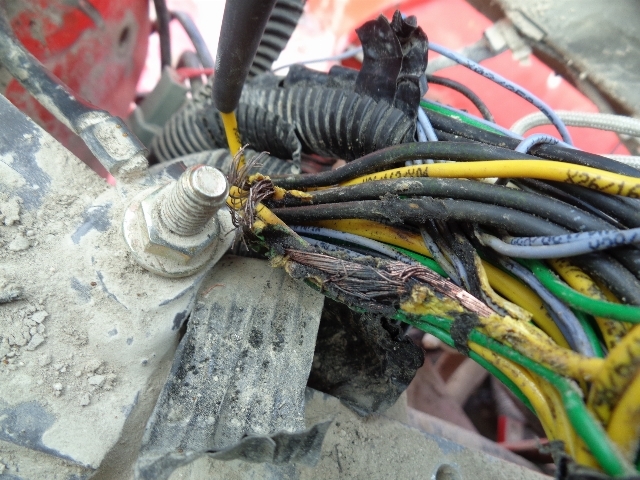

le faisceau principal HS...
valeur neuf dans les 600 € (+ plus d'une journée de démontage remontage)
y a plus qu'a réparé les 6 fils HS

manitou 735 fusible boite (f8) qui fait que de sauter! 1527234406762167335

manitou 735 fusible boite (f8) qui fait que de sauter! 1527234406762167335

par **ADBLUE** Ven 25 Mai 2018 - 12:53

comme sur mon tracteur
un fil du faisceau coupé

par Invité Ven 25 Mai 2018 - 12:54

c'est la maladie des manitou, mon chef a viré son 633 a cause de ça, tout le cablage commencé a partir en vrac et les panne electrique de plus en plus frequent

par **grabouille** Ven 25 Mai 2018 - 13:38

nick 80 a écrit:c'est la maladie des manitou, mon chef a viré son 633 a cause de ça, tout le cablage commencé a partir en vrac et les panne electrique de plus en plus frequent

+1 probleme connu chez eux

par Invité Ven 25 Mai 2018 - 13:41

grabouille a écrit:
nick 80 a écrit:c'est la maladie des manitou, mon chef a viré son 633 a cause de ça, tout le cablage commencé a partir en vrac et les panne electrique de plus en plus frequent
+1 probleme connu chez eux

+les mecanos qui sont pas des fleches, le mec est venu pendant 3 jours sans trouvé le problème
du coup revendu et parti avec un claas

par **alain** Ven 25 Mai 2018 - 14:35

nick 80 a écrit:
Spoiler:

+les mecanos qui sont pas des fleches, le mec est venu pendant 3 jours sans trouvé le problème
du coup revendu et parti avec un claas

Du coup tu pourras mettre un tee-shirt claas, tu verras ils sont mieux.

par Invité Ven 25 Mai 2018 - 17:24

alain a écrit:
nick 80 a écrit:
Spoiler:

+les mecanos qui sont pas des fleches, le mec est venu pendant 3 jours sans trouvé le problème
du coup revendu et parti avec un claas
Du coup tu pourras mettre un tee-shirt claas, tu verras ils sont mieux.

meme pas en reve
